概述
YNS低壓抽出式成套開關設備(以下簡稱“開關設備”)是我公司結合我國低壓成套開關設備的發展趨勢，在電器元件的選用與柜體結構進行改進，并重新注冊的產品。
開關設備適用于交流50Hz~60Hz,額定工作電壓660V及以下的電力系統，作為發電、輸電、配電、電能轉換等方面及電能消耗設備的控制。
開關設備除一般陸地使用外，經過特殊處理后還可用于海上石油鉆井平臺和核電站中。
本產品符合標準：GB7251.1《低壓成套開關設備和控制設備》、JB/9661《低壓抽出式開關設備》、IEC60439-1《低壓成套開關設備和控制設備》。
型號含義
正常使用條件
1.周圍空氣溫度：-5℃~+40℃：日平均溫度不得高+35℃.
2.相對濕度在較高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度。
3.海拔高度：≤2000m.
4.允許在-25℃+55℃溫度條件下運輸和儲存，并允許在24h內溫度不超過+70℃：
5.地震烈度：低于8度。
6.沒有火災，爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
技術參數
YNS型開關設備的主要技術參數
結構特點
開關設備的基本框架為組合裝配式結構，柜體骨架采用特殊的C型材（模數為25m),可以根據不同柜架型或實際需要，按相應模數組合成不同規格的柜架，柜體采用2冷軋鋼板或進口敷鋁鋅板制作，此類柜型主要用作進線柜、聯絡柜、電容補償柜、變頻器柜、軟起動柜等。
1.配電柜內區域的劃分
根據各部分功能的不同，配電柜可劃分為4個獨立的隔室。
1)水平母線室（位于柜后或柜頂?shù)囊粋€獨立隔室）
a.前出線時水平母線置于柜后。（標準型）
b.水平母線也可置于柜頂。(改進型/經濟型)
2)垂直母線室（位于柜后左側的一個獨立隔室）。
垂直母線采用“L”型母線，置于專用的半封閉功能板或全封閉功能板中，不僅保證了垂直母線的動穩定性，并且在抽屜單元抽出后其帶電部分的防護等級可達IP20.
3)功能單元室（位于柜前左側的各個獨立隔室）。
抽屜單元或固定分隔單元
4)電纜室
前出線時位于柜前右側、后出線時位于柜后右側
2.柜體組合形式
1)固定柜
此類柜型主要用作電源進線柜、聯絡柜、電容補償柜、變頻柜、軟起動柜等
2)PC柜動力配電中心
a.PC柜內劃分成四個隔室，即水平母線隔室，在柜的后部；功能單元隔室，在柜前上部或柜前左邊；電纜隔室，在柜前下部或柜前右邊：控制回路隔室，在柜前上部。其分隔措施：水平母線隔與功能單元隔室、電纜隔室之間用三聚氰胺酚醛夾心板或鋼板分隔?？刂苹芈犯羰遗c功能單元隔室之間用阻燃型聚胺脂發泡塑料模制罩殼分隔。左邊的功能單元隔室與右邊的電纜隔室之間用鋼板分隔。
b.設備內安裝的框架式斷路器均能在關門狀態下實現柜外手動操作和視察斷路器的分合閘狀態。根據操作機構與門的位置關系可判斷出斷路器試驗位置還是在工作位置。
3)抽屜柜MCC（電動機控制中心和小電流動力配電中心）
a.抽屜柜是由抽屜、柜體骨架及相關組件構成，電氣元件均固定安裝在抽屜內。抽屜單元標準規格有8E/4、8E/2、8E、16E、24E(E-25mm)五個規格，相同規格抽屜可以方便的互換。
b.抽屜的額定電流較大500A,每臺裝置可以配置9個8E單元抽屜，最多可組成36個回路(8E/4)。功能單元隔室的總高度為72E.
C,機構連鎖裝置的操作程序，只有當主回路和輔助回路全部斷開的狀態下才能移動抽屜，機械連鎖裝置使抽屜具有合閘位置，分閘位置、試驗位置、隔離位置和抽出位置，并用相應的符號標志出來。機械連鎖裝置上操作手柄能同時被三把掛鎖鎖住。
4)混裝柜
a.抽屜單元與固定單元可混合裝于一個柜架中。可根據模數按8E為一個單元進行組合。
b.可用于配電回路與電動機控制回路均有的場合。
5)固定分隔柜
a.各回路單元間相互隔離，采用插入式或抽出式斷路器以保證設備維護及檢修的方便。
b.主要用于配電回路，也可以用于一些功率較大的電動機控制回路。
3.母線系統
1)水平母線
a.開關柜的水平母線布置在開關柜的水平母線隔室內可置于柜后或柜頂。
b.當水平母線置于柜后時可分為上、下層布置。
單層水平母線系統每相母線由2條母線組成，適用于系統電流2500A及以下。
當系統電流超過2500A時水平母線為雙層布置，每相母線由4條母線組成（額定電流可達5000A)。兩層主母線的截面大小可以不相同。
母線材料為T2銅，規格有(30mm×10mm、60mm×10mm、80mm×10mm)等，(不同截面尺寸規格的母線也能聯接，且水平母線與柜內母線連接時不須打孔)。
C.在后出線結構的柜體中水平母線須置于柜頂（較大電流3150A,當超過3150A時須減少一個8E單元。
2)垂直母線
a.垂直母線布置在垂直母線室內，用于功能單元與主母線之間的聯接。垂直母線選用“L”形直角銅母線，置于特制的多功能板中；可為三相或四相。配置全功能板或半功能板。
b.在抽屜單元抽出后其防護等級可達IP20.
3)控制小母線
a.控制小母線用以提供整個控制回路的電流，以及一些通訊設備或現場總線的工作電源。
b.控制小母線可裝于專用的隔室內，根據需要可以在整個系統中進行敷設。
4.電纜室
1)用于敷設電力電纜及控制電纜的專用通道，位于柜前或柜后的一個獨立隔室中。
2)電纜室室中有專用的一、二次接線端子及相應的電纜固定件。
3)根據電纜的實際大小及柜體進出線方式，在底板或頂蓋板上裝設有電纜出線環或出線法蘭板。
4)電纜室大小根據用戶需求，可按相應的模數擴展或壓縮。
5.保護接地系統
本開關柜的保護電路由單獨裝設的并貫穿于整個排列長度的PE線(或PEN線)和可導電的金屬結構件兩部分組成。
1)保護導體用以保證骨架的等電位連接，它由位于每臺柜內的水平和垂直導體組成，水平導體同柜體骨架及其它水平導體相連，垂直導體用于電力電纜保護導體和接地線的連接。
2)保護導體的截面可根據實際電流大小的需要，選用相應規格的標準銅母線制作。
3)中性線（線）和保護接地線(PE線)的母線平行地安裝在功能單元隔室下部和垂直安裝在電纜室中。N線和PE線之間如用絕緣子相隔，則N線與PE線分別使用，兩者之間如用導體短接，即成PEN線。
主電路方案的排列組合
1.功能單元隔室總高度為72E.
2.在同一臺開關設備中，功能單元的一般排列規律是小功能單元在上，大功能單元在下。
3.8E/4抽屜為4個組成一個8E安裝單元，8E/2抽屜為2個組成一個8E安裝單元，或2個8E/4抽屜和1個8E/2抽屜組成一個8E安裝單元。
4.方案中所畫的電流互感器為本方案中最多安裝數量（方案03~06、12~17中可增加一只電流互感器，用于無功功率補償回路）。在實際使用中可按系統需要而減少或不裝。
5.開關設備的深度有600mm、800mm和1000mm三種，推薦PC和MCC柜分開排列使用。
6.選用母線橋時，應提供柜體平面布置圖及詳細尺寸（在600寬的柜體上架設母線橋，其較大額定電流不大于1500A).
7.DCHR1型熔斷器式隔離器與其它MCC方案組合時，最小應留有1E的空隙。
8.在每臺MCC柜中需留有適當?shù)膫溆霉δ軉卧?，（或不作為長期運行的功能單元或不裝功能單元的空格）。
外形及安裝尺寸
開關設備架的外形尺寸(見圖1).YNS型抽出式MCC
(PC柜)的外形尺寸(見圖2~圖4、5)，安裝尺寸(見圖6)
圖1YNS型低壓開關柜柜架的外形尺寸
外形尺寸(mm×mm×mm)
圖2抽出式MCC柜
圖3可移式MCC柜

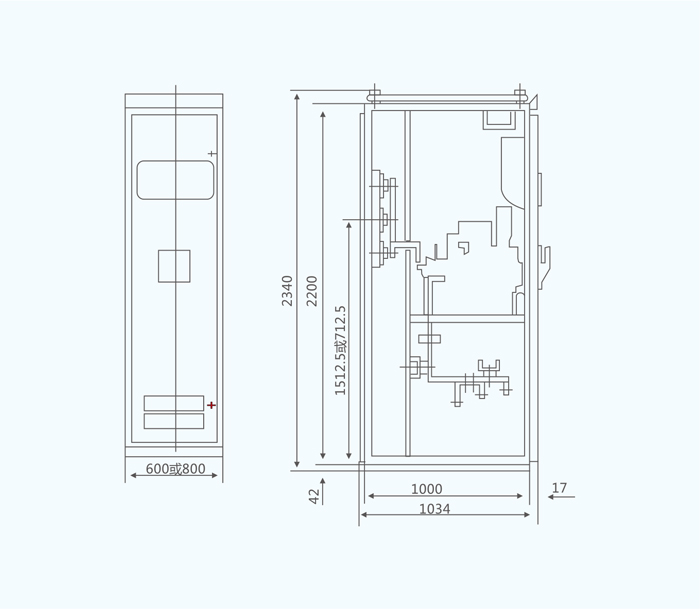

圖4PC柜(AH-6B-40C)

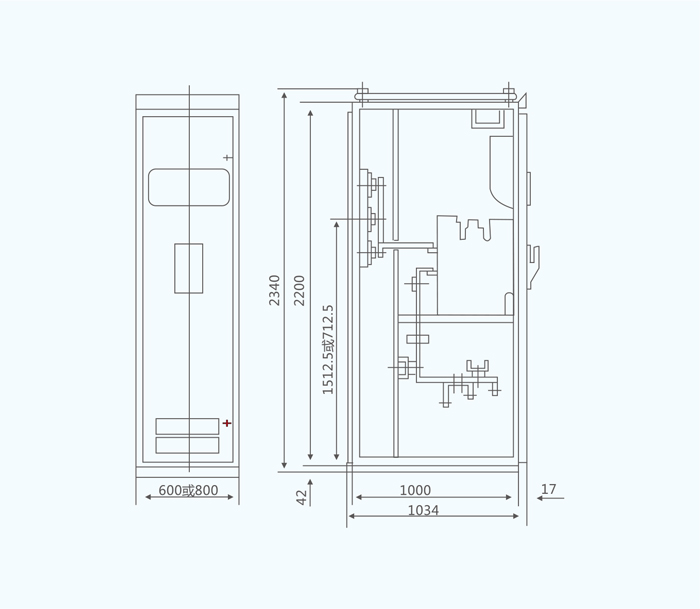

圖5PC柜(ME630~3250)
圖6YNS型開關設備安裝尺寸圖
訂貨須知
訂貨時須提供下列資料：
1.主電路方案及單線系統圖。
2.輔助電路原理圖或接線圖。
3.開關設備的排列圖和配電室的平面布置圖。
4.每臺開關設備所裝各種電器設備的平面布置圖。
5.提供水平母線的工作電流和短路電流，并按工作標準選取母線規格，企業標準母線規格是50×5×2、60×6×2、10×60×2、10×80×2、10×60×4、10×80×4、10×100×4(mm×mm)
6.提供每個回路的使用名稱，字數限制在10個字以內，如不提供，制造廠僅提供空白符號牌。
7.如需對輔助電路中的控制開關或轉換開關、按鈕等標志功能名稱，則需提供內容。
8.抽屜的試驗位置是用位置開關來實現的，如需要此試驗位置，則需在系統中串入接觸點。
主電路方案圖
主電路方案及柜內主要電器元件
