- 產品詳情
產品概述

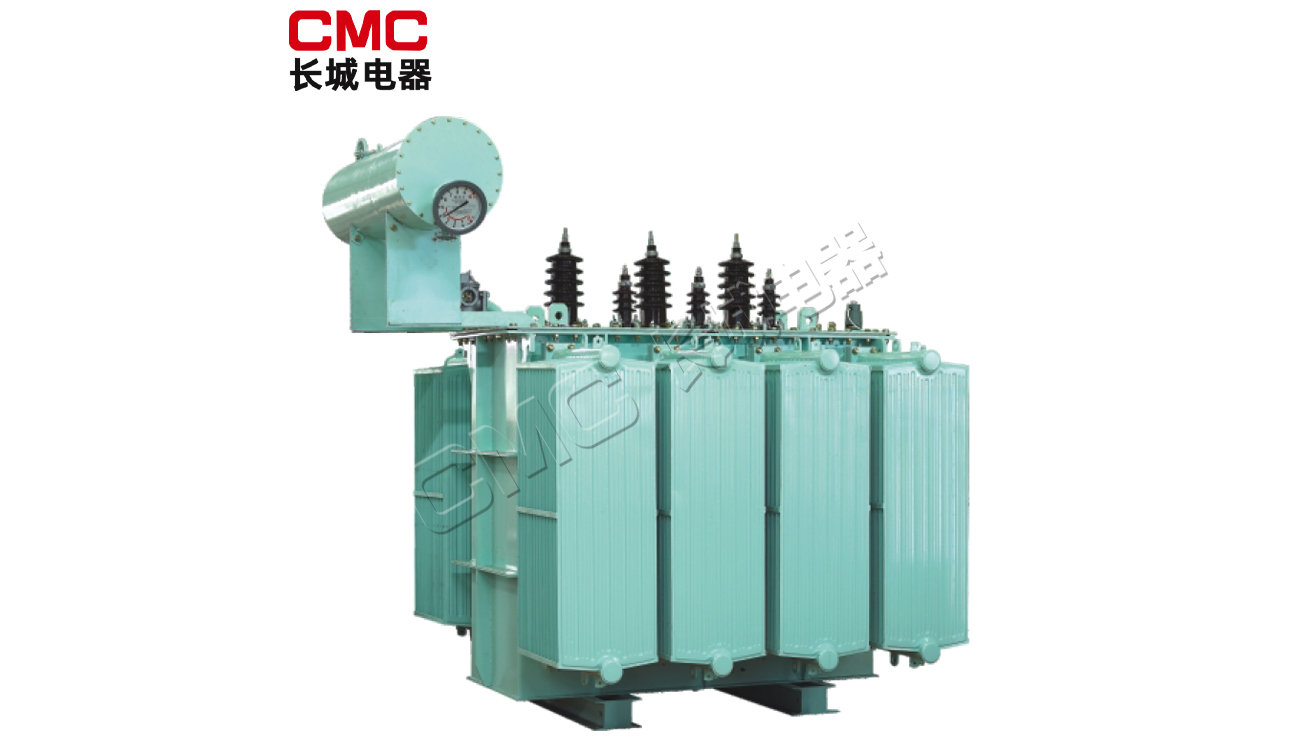

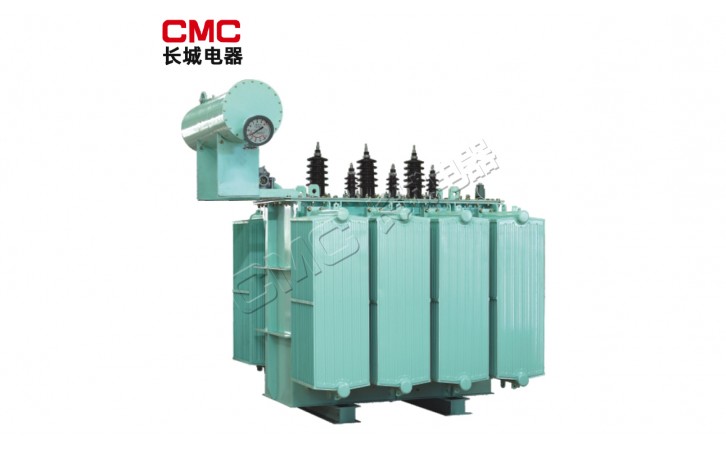

1.本產品適用于三相、50Hz、35kV級及以下的電力系統中,是中小型變電站的主要變電設備,供工、農業配電、動力和照明用。
2.本公司吸取國內外先進技術、采用新材料,優化設計,使產品的結構更趨合理,產品的電氣強度、機械強度、散熱能力等得到明顯提高。S9系列產品通過了武漢高壓研究所的突發短路試驗和**變壓器質量監督檢驗中心試驗。
結構特征
1.鐵心
鐵心片選用優質晶粒取向冷軋硅鋼片,鐵心采用全斜多階梯接縫、無沖孔、卷鐵心等各種型式,采用不銹鋼拉板和環氧玻璃絲拉帶等緊固方式。
2.線圈
導線選用優質無氧銅制造的漆包線或紙包扁銅線,線圈采用圓筒式、螺旋式、連續式、糾結式等型式,
3.油箱
油箱采用桶式或罩式的型式,散熱元件采用波紋片或片式散熱器等組件。
變壓器一般不供給小車,但箱底焊有符合**標準軌距的底座,便于用戶安裝。
4.安全保護裝置
按照**標準及用戶要求,變壓器配置:壓力釋放閥、氣體繼電器、迅號溫度計、凈油器、儲油柜、油樣活門等安全保護裝置。
執行標準
GB1094.1-1996
GB1094.2-1996
GB1094.3-2003
GB1094.5-2003
GB/T6451-2008
GB311.1-1997
JB/T10088-2004
使用環境
1.海拔高度:≤1000米
2.環境溫度:較高溫度+40℃,較高月平均溫度+30℃:較高年平均溫度+20℃。
3.安裝環境:安裝地點傾斜度<3°,無明顯污穢和腐蝕、可燃性氣體,

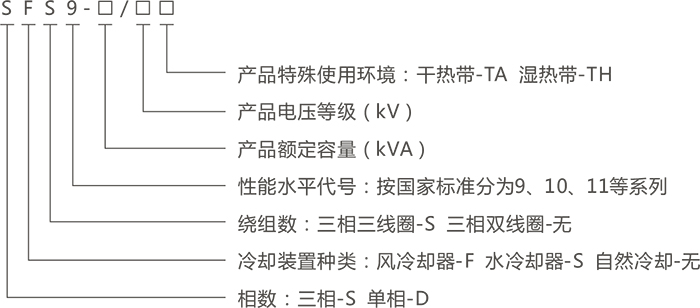

產品型號及含義
S9型35kV雙繞組無勵磁調壓油浸式電力變壓器

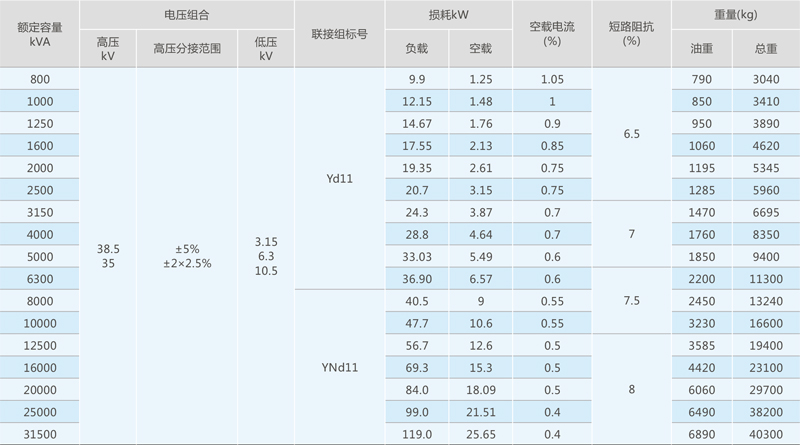

主要技術參數
外形及安裝尺寸
S9-800-31500/35變壓器外形及安裝尺寸
注:此樣本內所列外形尺寸、軌距尺寸僅供參考,若需精確尺寸可來函來電垂詢。
外形尺寸表
S9型35kV雙繞組無勵磁調壓油浸式配電變壓器
主要技術參數
外形及安裝尺寸
注:此樣本內所列外形尺寸、軌距尺寸僅供參考,若需精確尺寸可來函來電垂詢。
外形尺寸表
S11型6~10kV雙繞組無勵磁調壓油浸式配電變壓器
主要技術參數
外形及安裝尺寸
S11-10~2000/10變壓器外形及安裝尺寸
注:此樣本內所列外形尺寸、軌距尺寸僅供參考,若需精確尺寸可來函來電垂詢。
外形尺寸表
S11型6~10kV雙繞組無勵磁調壓全密封油浸式配電變壓器
主要技術參數
S13型6~10kV雙繞組無勵磁調壓油浸式配電變壓器
主要技術參數
外形及安裝尺寸
S13-10~2000/10變壓器外形及安裝尺寸
注:此樣本內所列外形尺寸、軌距尺寸僅供參考,若需精確尺寸可來函來電垂詢。
外形尺寸表
S13型6~10kV雙繞組無勵磁調壓全密封油浸式配電變壓器
主要技術參數
外形及安裝尺寸
S13-M-30~2000/10變壓器外形及安裝尺寸
注:此樣本內所列外形尺寸、軌距尺寸僅供參考,若需精確尺寸可來函來電垂詢。
外形尺寸表
S9型6~10kV雙繞組無勵磁調壓油浸式配電變壓器
主要技術參數
外形及安裝尺寸
注:此樣本內所列外形尺寸、軌距尺寸僅供參考,若需精確尺寸可來函來電垂詢。
外形尺寸表
S9-M型6~10kV雙繞組無勵磁調壓全密封油浸式配電變壓器
主要技術參數
外形及安裝尺寸
S9-M-30~2000/10變壓器外形及安裝尺寸
注:此樣本內所列外形尺寸、軌距尺寸僅供參考,若需精確尺寸可來函來電垂詢。
外形尺寸表
