- 產品詳情
面對全球性挑戰的解決方案:

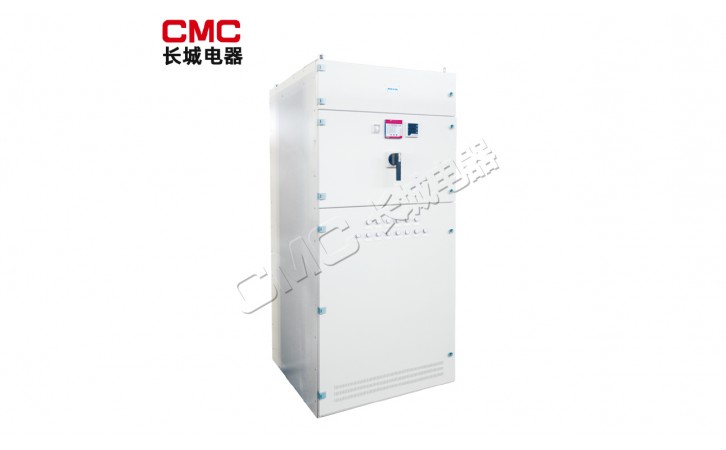

SIVACON8PT是一種由長城電器集團引進的新型的低壓開關柜,它具有斷路器技術、固定安裝式技術、抽出式技術及插入式技術設計。
長城電器通過與本地優秀的、高水準的低壓開關柜生產廠合作,使他們成為生產SIVACON8PT的“技術合作伙伴",使得多用途的、通過型式試驗的SIVACON8PT低壓開關柜完完全全地來到了您的身邊。
通過型式試驗的低壓開關柜
SIVACON8PT低壓開關柜具有用于建筑行業和工業技術領域的標準型結構。
SIVACON8PT是根據世界市場需要而開發的低壓開關柜,也就是說,它一方面要考慮到所謂一手包辦的標準型解決方案的各項要求,另一方面,它又兼顧到當?shù)厣a(chǎn)以及由此給財務和生產運行帶來的利益。
SIVACON8PT是向世界各地推廣的開關柜,它可應用在較大額定電流至7400A的各種容量等級的層面上,它既可采用固定安裝式設計,插入式設計,也可采用抽出式設計。
模塊化的設計
每臺SIVACON8PT都是完全用標準化和典型化的模塊制成。所有模塊在質量上均符合西門子評定指標和設計指標。
模塊具有多種組合可能性,從而能滿足各式各樣的要求。全部采用優質的開關電器就能保證做到使用壽命長和運行可靠性高。
SIVACON 8PT特點
1.通過型式試驗的低壓開關柜(TTA)
2.水平母線統一布置在開關柜的上方
3.3極和4極水平母線系統其額定電流可至7400A
4.額定峰值耐受電流k可至375kA
5.器件隔室的深度尺寸大,適用于各種安裝
6.器件隔室可按模數結構分隔成不同的單元
7.開關柜可單面安裝,也可以背靠背安裝
8.進線可采用上進線或下進線
SIVACON8PT的模塊化技術能使開關柜較佳地適應各種要求
1.水平母線統一布置在開關柜的上方
2.器件可任意裝入器件隔室,它與水平母線系統和開關柜的深度尺寸無關
3.可根據要求來分隔各功能室(符合IEC60439-1規定的形式1至形式4)器件隔室的深度尺寸大
能較佳地適應開關設備安裝現場的條件
1.可靠墻安裝或自由落地安裝
2.電纜可選用上進線或下進線
3.水平母線連接方便
4.電纜可柜前連接或柜后連接
骨架和外殼:尺寸精準,結構牢固
骨架是開關柜的承重結構,它是由牢固的鋼板型材相互連接而構成。
SIVACON的骨架尺寸精準和穩定。它有兩種結構型式,即螺釘連接式或焊接式。
骨架上帶有模婁為25mm的孔,可供各種用途的擴展。
門體機動靈活,能滿足各種要求。
門的開啟角度可至180°。
旋柄彈簧鎖能可靠地防止由于疏忽或意外而使門彈開。
柜頂裝有釋壓裝置。
表面處理
可選用粉末噴涂、噴涂或鍍鋅。
材料
骨架和外殼均用鋼板制成,其厚度為:
骨架:2.5mm
外殼:2.0mm
防護等級符合IEC60529的規定
IP30,IP31,IP40,IP42自然通風型柜體
IP40,IP54非通風型柜體
開關柜的外型尺寸(不帶外殼)
靈活多變的水平母線系統:對不同的使用要求的回答
1.對水平母線系統提出的各種要求,需要用不同的實施可能性給予滿足。
2.SIVACON提供的模塊,即能做到結構經濟性,又能實現運行的高度安全性。
3.水平母線系統的額定電流至7400A.
4.額定電流的等級劃分面向?qū)嵺`。
5.額定峰值耐受電流IPK可至375kA.
6.母線隔室與器件隔室是相互隔開的。
7.從上方能方便地進行柜體母排間的連接。
8.具有電弧屏障,可對內部故障電弧進行限制。
水平母線系統
額定電流In與周圍溫度的關系
母線系統至3200A
母線系統至4000A
母線系統至4000A
斷路器技術(FCB):結構緊湊、安全可靠、用戶歡迎
采用新路器技術的進線柜,饋電柜和母聯柜,不論是抽出式結構,還是因定安裝式,均有3W,型斷新路器。
因?yàn)榇蠖鄶?shù)用電設備是接在這類開關柜的后面,所以從開關設備的長期運行可靠性與人身安全性來看,它具有特料的意義,
SIVACON應用斷路器技術的元件來實現這些要求,
結構緊湊和安全可靠
1.由于深用通過型式試驗的開關柜(TTA)而提高了安全性,
2.門關閉時具有試驗和分離位置。
3.斷路器是裝入在各自相互隔開的隔室中,而每個隔室又都裝有獨立的門。
4.各題定電流范圖均能與接線條件獲得較佳配合。
5.電墻可從下方或上方連接,
應用3W,型斷路器深受用戶歡迎
鐵定電流范圍從630霍6300A的3W斷路騰可用于固定安裝式結構和袖出式結構,這就是說:
供電方向不受技術數據限制,可自由法擇。
作為時間選擇性短路保護的短時電流承受能力高達5005,這樣,在出現短路時,對于系統中來發生短路的部件膜可保證安全遠行,
在延時時問十分短促時(50m5)可深用ZSS型餾相時間的選擇性控制裝置作為短路保護。
控制面板上帶LCD:工作電流顯示器(不用電流表和電流互感器》。
在門關閉的情況下顯示與視作,
器件隔室
1.在門關閉時,斷路解可安全地移動,
2.在維修位置,可在現場直接進行恰查,而不需要取出斷路然。
電纜或母線連接隔室
1.電城或母線可從上方或下方連接。
2.電墻連接隔室與定電流相匹配,它能較佳地配合電姨和母線的連接條件,
3.使用較佳連接隔空將顯著館短安裝時間。
柜體尺寸/柜體結構
3W.斯路器
固定安裝式技術(OFF):經濟、安全和適應性好
1.電纜饋電回路用配電柜是采用固定安裝式結構型式,根據用戶要求,可裝配斷路器或熔斷器式隔離開關。
2.這類配電柜主要應用在工作條件下不需要進行更換或允許短暫停電的場合。
3.在這種情況下,SIVACONI固定插入式技術就顯示出其很高的經濟性,安全型和應變性。
4.采用通過型式試驗的標準模數(TTA)提高了安全性。
5.采用模塊式結構使電纜饋電回路配電柜能任意組合。
6.使用側面的垂直配電母線,能迅速地進行改裝。
7.在開關設備不帶電且已斷開的情況下,可毫無問題地更換電纜饋電回路。
電纜分支回路采用模塊式結構
1,模塊式的電纜分支回路使安裝靈活方便
2,它能簡單地實現為適應工作條件而需進行改裝和擴展。
3,可任意地裝入的斷路器或熔斷器式隔離開關。
4.配電屏中的電纜饋電回路可自由組合。
5.電器元件支承架可隨意調節,以便獲得統一的正面。
6.電纜饋電回路上可帶或不帶電流表。
柜體尺寸/柜體結構
1.3RVI3VE斷路器
2.3NP熔斷器式負荷隔離開關
3電纜連接在右手側
饋電回路的隔室化設計
1.每一斷路器具有相應的門的隔室化設計提高了安裝的及人身防護的安全性。
2.每一斷路器具有相應的門及隔室。
3.3VL斷路器或插拔式3VL斷路器。
4.內部間隔形式較高可至BS604389的形式4類別7(每一功能單元具有連接盒)
5.位于后部的電纜連接隔室具有優化的連接條件。
柜體尺寸/柜體結構
1.斷路器3RV/3VL
2.電纜連接在后部
固定安裝式技術(OFF):經濟、安全和適應性好
可通斷的條型熔斷器式隔離開關
條形熔斷器式隔離開關,其結構緊湊,并用模塊組成。從可達到的裝容密度來看,它具有較佳的裝入條件。
額定電流至630A的電纜饋電回路可帶電流表或不帶電流表。
每柜可裝入24條饋電回路。
在不帶電的情況下更換熔斷器。
開關柜的外型尺寸(不帶外殼)
無功功率補償(PFC):低成本和高安全
無功功率集中補償用的控制柜能降低變壓器和電纜的負載,減少傳輸損耗,節約用電費用,根據不同的用電設備組成的結構,控制柜可裝配非扼流型或扼流型電容器組件。
在門板上裝有電子式無功功率控制器
多功能顯示
C/k值自動整定
可調COS值,調節范圍從0.8感性至0.98容性
手動/自動運行
電容器組件至100kvar
熔斷器式隔離開關
控制電容器的接觸器
MKK-電容器
放電裝置
濾波電抗器(扼流時選用)
cc柜體尺寸柜體結構
無功功率補償裝置
3NJ6條型插入式技術(OFPD):快帶插接,永遠安全
采用插接技術的電纜分支回路用配電柜,如與抽出式技術相比較,它顯得更經濟。它的結構緊湊,并通過進線側的插接觸頭,能實現快速改裝或工作條件下進行更換,SIVACON:條型結構型式具有更高的經濟性,安全性和靈活性。
采用通過型式試驗的標準模塊(TTA)提高了安全性
通過進線側的插接觸頭可實現快速改裝與互換
用于額定電流至630A的條型電纜饋電回路的器件有:
a.裝有熔斷器的熔斷器模塊
b.裝有單斷點熔斷器式隔離開關
C.裝有雙斷點熔斷器式隔離開關
d.隔離開關
裝容密度高,每柜可裝34條饋電回路
在不帶電的情況下更換熔斷器
插接式母線系統具有接觸防護
電纜連接隔室寬為400mm
防護等級至IP40
配電裝置不需要整柜斷電就能更換饋電回路
柜體尺寸/柜體結構
3NJ6可插接的條型隔離開關側面連接電纜
用于自由設計的控制柜(CCS):為機動靈活提供許多空
多種多樣的擴展元件可供自由設計的控制和調節柜選用
控制柜的母線系統可選3極和4極
額定電流至1200A
額定短時耐受電流CW可至65kA
可帶有與柜體等高的門或各隔室均帶有獨立的小門
柜體隔室化
各種各樣的擴展元件
柜體尺寸/柜體結構
額定電流至1200A的用于自由設計的柜
插入式設計(OFFPM):可迅速的插接,永遠安全
裝有電動機回路及電纜饋電回路的插入式開關柜是抽出式設計的較經濟的替代物。通過在進線側的插頭,使得單元具有快速的可更換性,并無需開關柜整柜斷電。
SIVACON插入式設計確保良好的經濟性,可靠性及通有性。
采用通過型式試驗的標準模塊(TTA)具有較高安全等級
在進線側具有插接插頭,可快速更換單元
馬達回路可至250kW
饋電回路可至630A
有熔斷器或非熔斷器保護
較高的裝容密度(每柜可至22個回路)
插接母線系統具有防電擊防護(可選擇)
縱向?qū)虼_保充分的連接
400mm寬的電纜連接隔室
控制面板在門上(可選擇)
安裝板用于附加的控制器件
更換回路無需開關柜整柜斷電
柜體尺寸/柜體結構
插入式模塊可至630A/回路電纜右側連接
垂直母線系統
1.垂直母線系統位于柜體的后部:其具有對帶電體的接觸防護,無需附加的活門。
2.具有防電擊防護(可選)
3.3極或4極
4.接觸防護(IP20B)
5.插接孔以25mm為模數
電纜連接
1.外部動力電纜直接連接在開關器件上
2.控制回路在端子上接線
3.400mm寬的電纜連接隔室
抽出式設計(OFW):適用性強,永遠安全
裝有電動機回路及電纜饋電回路的抽出式開關柜具有較佳的安全性及適應性,提供了較高的操作方便性.
利用導向的抽出式機構,可快速方便的進行更換及調整。因此每一模塊能進行諸如增補或變換,即使隔室也可在操作期間進行變換。
SIVACON的抽出式設計提供了較高的安全等級
出線回路可至250kW
可帶有熔斷器或非熔斷器保護
試驗位置和分離位置的防護等級為P30
所有的抽出單元具有標準的操作界面
在供電側及饋電側具有隔離間隙
抽出式單元節省空間,最小高度為100mm
電纜連接隔室可在前部或后部
根據變化的條件可方便的進行變換,
無需整柜斷電
柜體尺寸/柜體結構
抽出式單元可至630A/回路
SIVACON抽出式單元提供了操作使用的安全性
以8種模數高度的標準化設計
(100、150、200、300、400、500、600、700mm)
抽出單元的位置具有誤操作防護
控制插頭可到40針及可附加通訊總線插頭(可選)
抽出式單元的鉸鏈?zhǔn)角鞍蹇煞奖愕挠糜趩卧{(diào)整(模數≥200mm)
抽出式單元大于250A時具有省力機構可方便插入
在后部有足夠的空間用于安裝輔助器件
分離位置可鎖定使得在負載側可安全操作
概據變化的要求可進行靈活可靠的調整
1.無需整柜斷電就可進行單元隔室的簡單變換
2.在單元隔室內無需任何接線工作
3.動力及控制電纜可分別在電纜連接隔室連接
4.電纜連接隔室可選400mm寬(前部)或600mm寬(后部)
垂直母線系統
垂直母線系統位于柜體的后部。它具有安全接觸防護,無需附加防護帶電體的活門。
帶有電擊防護
1.3極或4極
2.安全防護(IP20B)
3.25mm模數的插孔
通過型式試驗的成套開關設備(TTA):用蓋有印章的證書證明安全性
SIVACON8PT是通過型式試驗的成套開關設備(TTA),在試驗站中對它在運行情況和故障情況下的物理性能進行了試驗驗證。通過型式試驗,這意味看在運行可靠和人身安全性兩方便具有較高的保障,
SIVACON8PT已經根據IEC60439-1.DIN EN60439-1(VDE0660第500部分)進行了下述驗證:
型式試驗
1,通過域驗驗證濕升
2.通過試驗驗證絕像強度
3.通過試驗驗證短路強度
4.通過檢查減電阻測量,驗證成套開關設備的機殼和保護導線之可的接地連續性
5.通過試驗給證保護號體的短路強度
6.機械動作的驗證
7.P一防護等級的驗證
每臺SIVACON:開關設備在出廠前都進行出廠試驗:
1.外現檢查開關電酬組合裝置,包括接線,必要時也進行電氣動作試輸
2.地爆試驗
3.檢查保護增施并外現檢查直通的保護導線的連接
這些安全要求是語SIVACON內部的一系列月體措施來實現的,舉例來說:
1.在采用抽出式斷路器時,遙過精密設計加工的機械號軌和聯膜機構來防止誤操作
2.應用少量的高級優質絕螺材料(加用母線支撐果、增程網剛性的橫梁等】
3.應用可靠的西門子開關電器,藏少故障提前出現的危險
4.通過3W斷路器上的ZSS(縮短時間的洗擇性控制裝置),即使證時時間相當長,也需
5.在70至100ms范圖內可置地分?jǐn)?/p>
6.數據處理鋪助設計保證了電氣設備選用與到位的萬無一失
7.嚴格執行DNEN1S09001規定的質量籃理
技術數據一覽表
