概述

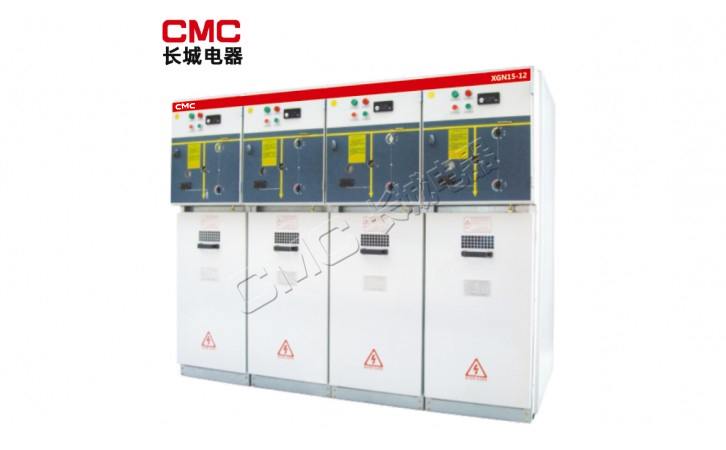

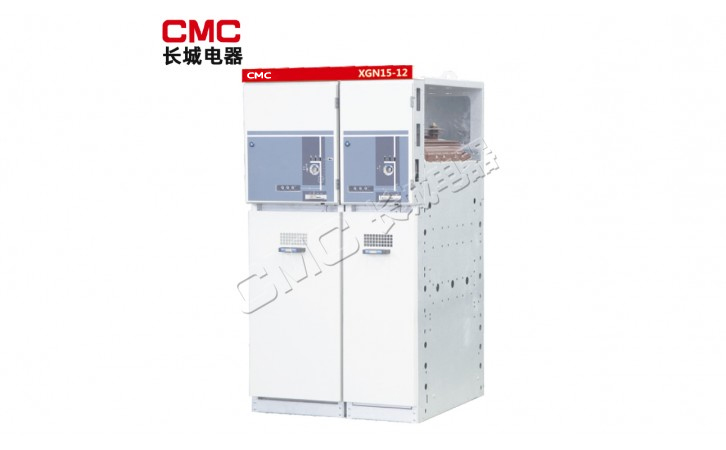

XGN15A-12箱型固定式金屬封閉高壓開關設備（以下簡稱環網柜）是以六氟化硫負荷開關及負荷開關一熔斷器組合電器作為主開關柜整框采用空氣絕緣，適用于配電自動化、既緊湊又可擴展的成套配電裝置?？蓮V泛應用于城市電網的建設和改造，適用于工礦企業、高層建筑、住宅小區、醫院、學校、公園等的配電系統，作為接受和分配電能之用，主要用于環網供電和終端供電，亦適于裝入便裝式變電站，

產品符合GB3804、GB3906、GB16926、GB/T11022、IEC420等標準。

型號含義

正常使用條件

1.環境溫度：

較高溫度：+40℃：

較低溫度：-15℃：

日常均值：≤35℃：

2.環境濕度：

日平均相對混度：≤95%：

月平均相對濕度：≤90%：

日平均蒸氣壓：≤2.2×10Mpa

月平均蒸汽壓：≤1.8×10Mpa

3.海拔高度：不超過1000m:

4.地震烈度不超過8度：

5.使用場所無滴水、無易燃和爆炸危險、無化學腐蝕性氣體以及無劇烈震動。

注：若有特殊要求，請用戶和我公司聯系！

基本技術參數

結構特點

環網柜采用金屬封閉箱式結構，主開關與柜體為固定安裝，整個環網柜可分成上下兩個部分，柜的上部包括母線室、開關室、低壓室，與下部電纜室（出線柜含熔斷器）分隔開來以避免相互影響。因此，既提高了安全性，又便于安裝、檢修，還能在必要時整體更換上部單元。整體外形尺寸(寬×深×高有375×960×1600mm和500×960×1600mm等。（圖1)

1.電纜室

環網柜有寬裕的電纜室，主要用于電纜連接，使單芯或三芯電纜可以很方便地進行連接，同時充裕的空間還可以容納熔斷器、避雷器、電流互感器、下接地開關等元件，柜門有觀察窗和安全聯鎖裝置。電纜蓋板可配密封蓋和帶支撐架的大小相宜的電纜夾。電纜蓋板可以拆下，方便電纜安裝。

2.開關室

開關室內可裝一個三工位負荷開關，負荷開關的外殼為環氧樹脂澆注而成，內充六氟化硫(SF6)氣體。殼體上設有觀察孔，并可根據客戶要求裝設SF6氣體密度表或帶報警觸點的氣體密度繼電器。

3.母線室

母線室布置在柜的上部，三相主母線水平布置，貫穿整排開關柜。

4.低壓室

帶聯鎖的低壓室同時起到控制盤的作用，低壓室內裝有帶位置指示器的彈簧操動機構和機械聯鎖裝置，也可裝設輔助觸點、跳閘線圈、緊急跳閘機構、電容式帶電顯示器、鑰匙鎖和電動操動裝置，同時低壓室還可供裝設控制回路、計量儀表和保護繼電器。

操作與聯鎖

1.操作

1)手動操作：

用專用操作手柄在環網柜正面操作，在環網柜操作面板上有上下兩個操作孔，上面為接地開關操作孔，下面為負荷開關操作孔，操作時，手柄旋轉方向應與面板上的示圖一致。在組合電器方案中，開關所配的機構具備負荷開關分閘脫扣功能，當負荷開關合閘后，其分閘彈簧已處于儲能狀態，按動分閘按鈕或熔斷器熔斷時將斷觸發脫扣機構，使負荷開關分閘。

2)電動操作：

當環網柜配用電動操作機構時，柜體操作面板上設有分閘、合閘兩個按鈕。接通操作電源后只需按下合閘按鈕，即能合上負荷開關并投入運行：按下分閘按鈕，負荷開關分閘。當環網柜因操作電源無法正常供電時，開關的動作可用手動操作方式來完成、操作方法如前所述，電動操作時嚴禁將操作手柄插入操作孔中，否則將無法實現電動操作（有相關的聯鎖存在）。接地開關只能手動操作，無電動操作方式，

2.聯鎖

1)負荷開關合閘后，接地開關不能進行合閘操作，下門不能打開：

2)負荷開關分閘后，接地開關才能進行合閘操作，接地開關合閘后，下門才能被開啟。

3)接地開關合閘后，負荷開關不能進行合閘操作：

4)接地開關分閘且柜門關閉后，負荷開關可以合閘：

5)在組合電器柜中，當任一相熔斷器熔斷后，其撞擊器應使負荷開關可靠分閘，此時即

不能對負荷開關進行合閘操作，也不能使其保護在合閘位置。

圖1 開關柜結構示意圖

基礎示意圖

圖2 開關柜安裝基礎示意圖

圖3安裝尺寸示意圖

圖4 電纜進出口線的布置參考圖

訂貨須知

1.主接線方案編號及單線系統圖、排列圖及平面布置圖。

2.開關柜體的外形尺寸。

3.備品、備件的選用。

4.面板開孔圖。

一次方案圖
