概述

XGN66-12(Z箱型固定式金屬交流封閉開關設備（簡稱開關柜），系戶內三相交流50Hz,額定電壓為3.6~12kV,額定電流630A~3150A的單母線分段系統的成套裝置，作為接受和分配電能之用，并對電路進行控制、保護和監測。可滿足各種類型發電廠、變電站（開閉所）及工礦企業使用要求。

本開關柜符合IEC60298、GB3906、及DL/T402、DL/T404等標準要求，具有可靠的“五防”閉鎖功能?？膳溆肸N21、VS1、ZN66、ZN28或其它型號的真空斷路器，兼容性強，美觀大方，且維護方便，是一種性能優越的配電裝置。

型號含義

正常使用條件

1.周圍空氣溫度不高于+40℃，不低于-10℃。24小時內的平均溫度不超過+35℃：

2.周圍環境日平均相對濕度不超過95%，月平均相對濕度不超過90%。

3.使用地點的海拔高度不超過1000m:

4.較大地震烈度不超過8度：

5.開關柜應安裝在無火災、爆炸危險、無嚴重污穢、無化學腐蝕氣體及劇烈震動的戶內場所；

6.設備安裝時與垂直面的傾斜度不超過5°

注：超出上述正常使用條件時，用戶可與本公司協調解決。

產品特點

1.使用真空斷路為主開關，少維護、無污染、高壽命。

2.加強絕緣?？諝怆姎忾g隙≥125mm,瓷絕緣子爬電距離≥210mm,樹脂絕緣子爬電距離≥230mm,絕緣表面短時出現凝霜，不影響其絕緣水平。

3.帶電體被密封在金屬外殼內，柜間主母線以絕緣套管支持和作為柜間封護。

4.外形尺寸小，基本骨架高2750mm,寬1000mm,深1200mm.

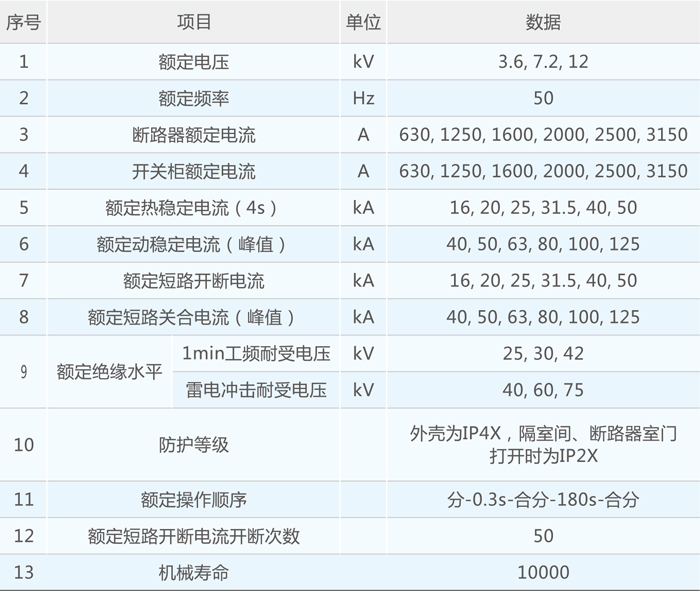

主要技術參數

結構特征

XGN66-12~07方案外形圖

XGN66型開關柜為金屬封閉箱式外殼，所有帶電體均被封閉在柜內，并按功能劃分為母線室、斷路器室、電纜室，室間以金屬防護板分隔。

主母線由柜間的絕緣套管固定，卸下后蓋板即可檢修，此套管使相鄰兩柜間完全隔離，母線室頂蓋板上設有釋壓窗。

真空斷路器及電磁操作機構或彈簧操作機構為一整體車式結構，推入柜內后用螺栓固定。斷路器室與主母線室之間安裝上隔離開關，與電纜室之間安裝下隔離開關。斷路器室的后壁安裝電流互感器，右側設有上下隔離開關及其接地開關的操動機構，本室內如產生過高壓力，可經后上方的釋壓窗排出

電筑由柜底板下部的支架和卡箍固定，穿過零序互感器進入柜內，用蓋板及填充物封嚴。電纜室高度900mm,可安裝三根240mm2的電纜，電纜芯線連接到匯流銅排上，這個銅排用帶電顯示裝置的傳感器支撐，可以檢查電纜是否帶電。電纜室內根據需要可以安裝避雷器，后下方設有接地母線，右下方是電纜頭接地開關的操作機構。本室內如產生過高壓力，可經后部通道由上部的釋壓窗排出。

真空斷路器采用陶瓷殼開關管，其外表面為波紋狀，爬電距離在210以上。相間中心距為230mm,空氣電氣間隙在125mm以上，電磁操作機構采用半軸脫扣式四連桿機構，以直流電源驅動電磁鐵實現合閘、分閘。以直流或交流電源驅動電動機使彈簧儲能，然后以電磁鐵使彈簧釋能，實現合閘，再以電磁鐵使機構脫扣，實現分閘上隔離開關采用GN30型旋轉式隔離開關，附有接地刀。下隔離開關采用GN24型，附有接地刀。相間中心距均為230mm,所用電瓷件爬電距離均在210mm以上。

產品成套性

供貨時提供下列文件及附件

1.產品合格證：

2.產品裝箱單：

3.產品出廠試驗報告：

4.產品使用說明書：

5.設備清單：

6.一、二次接線圖：

7.出圖產品按供圖目錄及設備表供應。

訂貨須知

訂貨時應提供下列資料

1.主接線方案編號、用途和單線系統圖：額定電壓、額定電流：額定短路開斷電流：配電室平面布置圖及開關柜的排列配置圖：

2.進/出線電纜的規格和進/出線方式：

3.二次功能圖，端子排列圖，若無端子排列圖時由我公司編排：

4.開關柜的電氣元件的型號、規格、數量：

5.電氣設備匯總表：

6.需要母線橋時需提供跨距和高度尺寸：

7.開關柜使用在特別環境條件時應在訂貨時提出：

8.需要其它或超出附件、備件時應提出種類和數量。
